지난번에 올렸던 등각투상 도면 그리는법, 등각투상 치수 넣는 리습에 이어서 이번에는 등각투상 문자 만드는 리습을 알려드리겠습니다.
아직 ISOMETRIC(등각투상) 도면 그리는법에 대해서 잘 모르신다면 아래 링크를 참고하시면 되겠습니다.
2021.01.06 - [빠른퇴근 프로젝트/캐드 팁] - 캐드 등각투상(isometric)도면 그리기. 3D같은 2D도면
캐드 등각투상(isometric)도면 그리기. 3D같은 2D도면
오늘은 등각투상 도면에 대해서 작성하는 방법을 알려드리겠습니다. 등각투상 도면이란 아래 그림처럼 평면상에 X, Y, Z 축을 기준으로 3D처럼 보이게 그리는것입니다. 3D 처럼 입체적으로 보이
comfortable-life.tistory.com
2021.01.07 - [빠른퇴근 프로젝트/캐드 팁] - 등각투상 도면 치수 넣는 리습
등각투상 도면 치수 넣는 리습
저번 포스팅에서 알려드린 2d 등각투상도면에 치수를 넣는 방법입니다. 3d로 그리셨으면 3d 치수를 넣어주면 되고, 평면상에 3d 처럼 보이는 치수를 넣는 리습입니다. 어디서 다운받았는지는 오
comfortable-life.tistory.com
ISO TEXT 만드는 리습
일단 아래 리습파일을 다운받아 주시고 캐드에 APPLOAD로 로드 해주시면 되겠습니다.
출처는 리습안에 나와있는것처럼 LEE MAC입니다. 이 분없었으면 지금 어떻게 캐드를 쓰고있을지 상상도 안됩니다.
(defun c:isotext ( / e i j k)
명령어는 ISOTEXT 입니다. 텍스트파일을 여시고 빨간색 부분에 해당하는 글자를 원하는 명령어로 수정해주시면 됩니다.

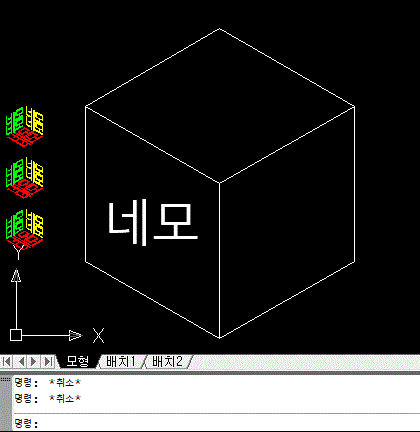

ISOTEXT -> 원하는텍스트 선택 -> TAB
쉽게 ISOTEXT를 생성할 수 있습니다. 이 리습으로 만들 수 있는 ISOTEXT는 문자객체만 해당됩니다. 여러줄문자(MTEXT) 객체는 이 리습으로 변경할 수 없습니다. 이 점만 참고해주시면 아주 편하게 사용하실 수 있습니다.
