치수 문자 배경색 넣는 방법(치수가 선에 겹쳐서 잘 보이지않을 때)



 치수에 배경색 넣는 방법에 대해서 알아보겠습니다.

 캐드를 하다보면 복잡한 도면에 치수를 넣어야되는 경우가 있습니다. 그럴때 치수를 넣게되면 선이 겹치거나 글자가 선이랑 겹치는 경우가 있게 됩니다. 아무리 피하려고 해도 공간이 좁아서 겹칠 수 밖에 없는 그런경험 있으실거에요. 그럴 때 치수에 배경색을 넣어주게 되면 치수가 잘 보이게 뒷 배경을 가려주게 됩니다.

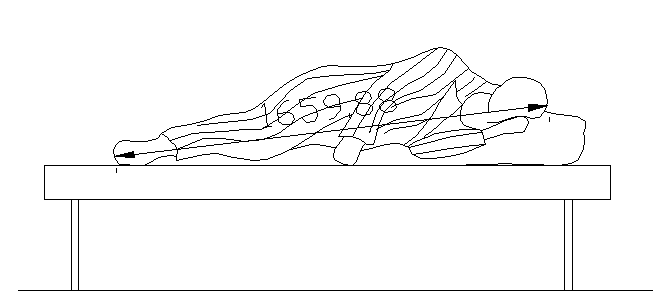

치수 숫자랑 선이랑 겹쳐서 치수가 지저분하여 잘 보이지 않는다.

흑백으로 출력이라도 하게되면 도면 보는사람의 시력은 몇년안에 급격하게 나빠질 것이다.



---

치수에 배경색 넣기

---



①명령어 dimstyle을 사용합니다.

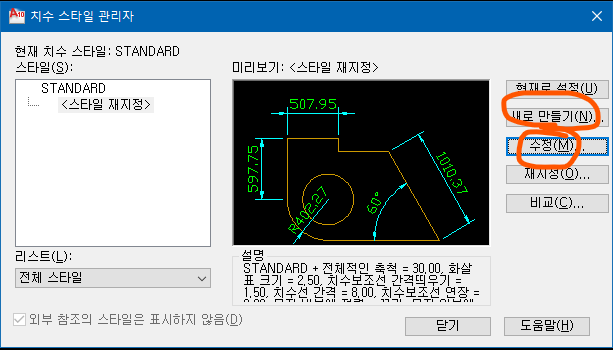

②새로만들기 또는 수정을 눌러줍니다.

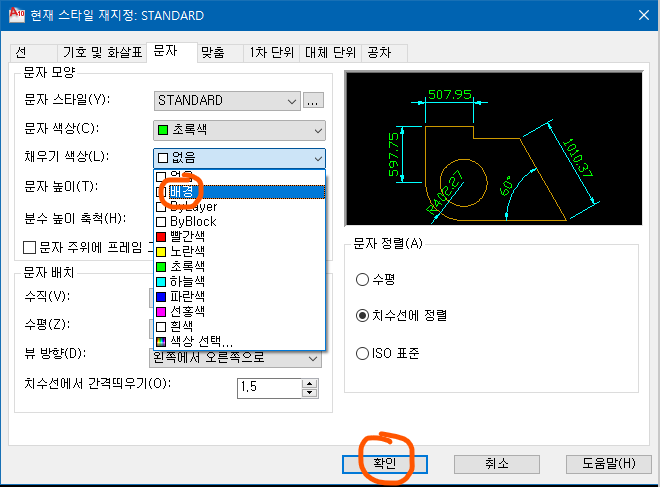

③'문자 탭'에서 '채우기색상'을 '배경'으로 바꿔줍니다.



치수의 배경색이 선을 가려주어 치수가 잘 보이게 되었습니다. 저사람은 더 이상 키를 숨길 수 없습니다.

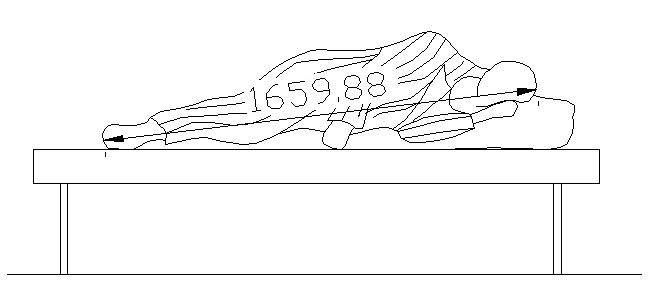

흑백으로 출력해도 이젠 진실을 숨길수 없습니다. 이사람의 키는 165cm 입니다.

④치수를 찍어주면 됩니다.





2021.10.13 - [빠른퇴근 프로젝트/캐드 팁] - 객체 그리기 순서 바꾸는 리습(앞으로, 뒤로 보내기)

객체 그리기 순서 바꾸는 리습(앞으로, 뒤로 보내기)

 하지만 이렇게 배경색을 넣어주어도 이후에 생긴 객체는 치수 위에 그려지기 때문에 또 객체들이 가려져서 잘 보이지 않게 됩니다. 이런 경우에는 저번에 알려드렸던 draworder 명령어를 통해서 뒤로 보내주면 되겠습니다.

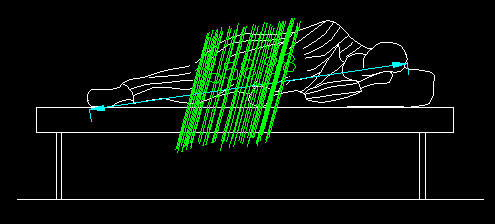

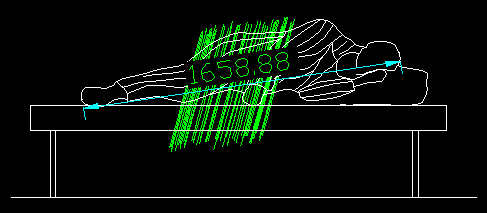

초록색 담요를 덮어주었더니 키가 가려졌습니다.

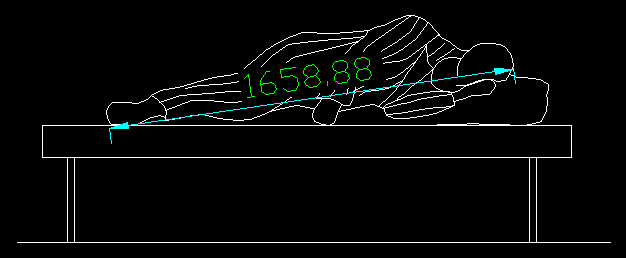

 진실을 가릴순 없습니다. draworder 명령어를 사용한 모습입니다.
