[캐드 초보 탈출_4] 도형 N각형 그리는법. 이것만 알면 됨.

 이번 포스팅은 N각형 그리는 법 입니다. N각형 그리기가 끝나고 나면 원그리는 방법들을 알려드릴거구요. 그다음에는 그린 그림들, 도형들을 자르고, 붙이고, 옮기고 이런것들을 해볼겁니다. 사각형 그리기는 특히나 많이 사용되니까 중요합니다!



---

두점으로 사각형 그리기

---

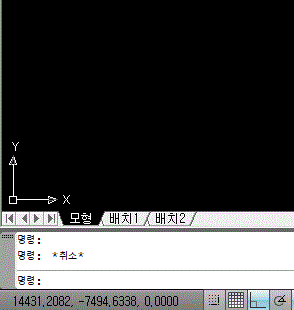

REC -> 스페이스 -> 두 점 클릭

 두 점으로 사각형 그리는 방법입니다. RECANGULAR(직사각형)의 앞의 세글자 REC를 입력합니다. 이렇게 그린 객체는 PLINE과 같은 폴리선인 객체가 생성되게 됩니다.



---

치수로 사각형 그리기

---

REC -> 스페이스 -> 한 점 클릭 -> D -> 스페이스 -> 치수1 입력 -> 스페이스 -> 치수2 입력-> 스페이스 ->두번째 점 클릭

 마찬가지로 REC를 입력하고 치수를 각각 입력해주는 방법입니다. 420*297은 A3종이 사이즈입니다. 자격증 시험을 치러가게되면 가장먼저 사용했던 명령어입니다. 두점으로 직사각형 그리기와 마찬가지로 치수를 주어 사각형을 그려야 할 일이 생각보다 많습니다. 꼭 기억해 두셔야합니다.



---

N각형 그리기

---

POL -> 원하는 숫자 입력 -> 한 점 클릭 -> c(외접) -> 스페이스 -> 두번째 점 클릭
POL -> 원하는 숫자 입력 -> 한 점 클릭 -> i(내접) -> 스페이스 -> 두번째 점 클릭



 자주 사용 할 일은 없지만 그래도 필수적으로 알고는 있어야 할 명령어 다각형그리기 POL입니다. POLYGON (다각형)의 앞의 세글자를 명령어로 사용하고있습니다. 제가 미리 원을 그려놨는데, 내접과 외접을 비교하기위해서 미리 그려놨을 뿐, 원이 없어도 그릴 수 있습니다.



---

다각형 객체의 종류

---

 사각형(REC), 다각형(POL) 객체는 폴리선 객체입니다. 왜 계속 이걸 알려드리냐고 하면, 나중에 도면을 관리해야되는데, 필터를 사용할 일이 많습니다. 필터리습이라는 걸로 쉽게 필터를 사용할 수 있지만, 그래도 도면이 어떤 객체들로 이루어 져 있는지 알고 있어야 도면관리가 수월해집니다. 수십만개의 객체들 사이에서 원하는 객체만 선택하려면 반드시 알아야한다고 생각합니다. 몇십, 몇백개 밖에 안된다고 하나씩 선택하던 사람을 보았기 때문에, 중요하다고 생각합니다. 시간은 소중하니까요.
