오늘 소개해드릴 캐드 리습은 프린트를 쉽게 하는 리습입니다.
다들 알고계시죠? 프린트 하려면 명령어 plot를 적은 뒤(혹은 ctrl+p 단축키를 누른 뒤) 온갖 설정을 해주고나서 윈도우를 선택한뒤 두점을 찍고 확인을 눌러서 프린트를 해야되죠. 이거 생각보다 오래걸립니다. 하지만 제가 알려드릴 리습을 사용하면 '명령어->두점클릭' 이면 프린트를 할 수 있죠.
프린트 할게 수십장 수백장이면 플롯 프로그램을 사용하는것이 좋겠지만, 한두장 혹은 열댓장이거나 프로그램이 없을 때 사용하면 아주 유용하겠죠?
플롯 리습
일단 리습을 다운받으신 뒤 리습을 캐드에 적용해줍시다.
명령어는 vf이구요 사용법은 vf를 누른 뒤 두 점을 선택해 주면 됩니다.
하지만 이 리습을 사용하려면 프린트 설정 및 프린트 이름을 원하는 것으로 미리 셋팅을 해 두어야 합니다. 아래 사용법을 잘 따라하셔서 플롯을 편하게 해봅시다!
사용법
(defun c:vf ()
첫번째로 명령어는 vf입니다. 다른 이유는 없고 그냥 플롯의 자음이 ㅍㄹ이라서 vf로 했습니다. 편하신걸로 바꿔 쓰시면 됩니다.
(command "plot" "y" "model" "microsoft print to pdf" "a3" "m" "l" "n" "w" p1 p2 "" "0,0" "y" "acad.ctb" "y" "A" "n" "y" "y")
두번째로 리습파일의 4,5번째 줄의 내용입니다. 큰따옴표 안에 있는 내용들을 수정해주어야하는데요, 제가 색깔로 표시해둔 부분만 수정을 해주시면 사용하는데 문제 없습니다. 색깔이 없는 다른부분들의 설명도 포함되어 있으니 플롯 설정할때 원하시는대로 설정해주시면 됩니다.
"plot" - 명령어입니다. 수정하실 필요 없습니다.
"y" - 상세한 플롯구성 설정입니다.
"model" - 모델스페이스입니다. 캐드 왼쪽하단의 모형탭, 배치1탭 등등에 해당하는 설정입니다.
"microsoft print to pdf" - 프린트 이름을 적어줍니다. 프린트이름은 아래 설명을 참고해주세요.
"a3" - 종이 사이즈 설정입니다. 저는 a3로 주로 사용해서 a3로 설정해두었습니다.
"m" - 단위설정입니다. 인치(i)/미터(m) 으로 설정해줍니다.
"l" - 용지의 가로 세로 설정입니다. 가로L/세로P 으로 설정해줍니다.
"n" - 거꾸로 플롯을 할지 설정합니다. y/n 으로 설정해줍니다.
"w" - 두점을 찍어서 플롯영역을 설정하는 w(window)로 설정해줍니다.
p1 p2 - 각각의 점에 해당하는 변수입니다. 그대로 둡니다.
"" - 플롯축척입니다. 그대로 두면 됩니다.
"0,0" - 플롯의 중심점을 설정합니다.
"y" - 유형으로 출력입니다. 저도 잘 모르겠습니다.
"acad.ctb" - 플롯스타일을 선택해줍니다. 미리 등록해놓은 플롯스타일 파일의 이름을 넣어줍니다.
"y" - 선 가중치 출력 여부입니다. y/n을 선택해줍니다.
"A" - 음영플롯설정 입니다. A(표시되는대로)/W(와이어프레임)/H(숨김)/V(비주얼스타일)/R(렌더)
"n" - 파일로 출력 여부를 선택합니다. y/n을 선택해줍니다.
"y" - 변경된 페이지 설정 저장여부입니다. y/n을 선택해줍니다.
"y" - 출력을 할지 말지 선택합니다. y로 설정해줍니다.
프린트 이름 찾기

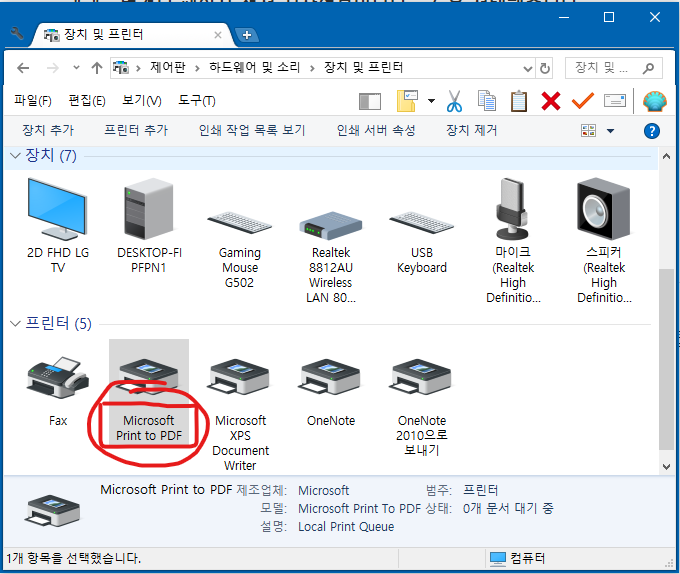

마지막으로 프린트 이름입니다. 제어판의 장치 및 프린트로 가시면 프린트 탭이 있습니다. 그곳에 있는 프린트이름을 사용하셔야 됩니다. 다른 이름을 적으시면 오류가 나요!! 저기 있는 프린트 목록중에서 사용중인 프린트의 이름을 적어주시면 리습 셋팅 완성!
사용하기
사용하는데는 긴설명이 필요가 없습니다. 아래 적힌 대로 하시면 됩니다!
사용하는 그림을 마지막으로 포스팅을 마치도록 하겠습니다.
명령어 vf -> 두 점 클릭(프린트할 영역선택)
제가 플롯을 pdf로 플롯을 해서 새로운 창이 뜨는걸로 나왔지만, 실제로 프린트를 적용한다면 두번 클릭 후에 바로 프린트가 됩니다. 모두 편하게 플롯,프린트 하세요~
