캐드를 계속 사용하다보면 갑자기 캐드가 꺼지기도 하고, 어떨땐 또 복사가 안되고, 다른도면에서 복사해서 붙여넣었는데 이상한 모양으로 나오고!!! 왜 이러는거야 도면이 정말 !! 그럴 때 도면파일 때문에 일하는데 힘들었던 경험들 어떻게하면 해결할 수 있을까요? 캐드파일이 오래되거나 작업을 오래하여 데이터가 누적되어 생기는 경우가 많습니다. 그럴때 마다 purge를 해주는데요, 그래도 도면이 정상이 되지 않는 경우가 있습니다. 울며 겨자먹기로 어쩔 수 없이 꺼지는 도면을 5분마다 저장하면서 작업했던 경험이 있는데요, 이럴때는 어떻게 해야될까요?
이제 어떻게 하는지 알려드릴건데요, 이렇게 하시면 제 경험상 99퍼센트의 도면오류는 해결이 되었습니다. 너무 도면용량이 커서 프로그램이 못따라가는 것 외에는 모두 해결되었습니다. 천천히 차례대로 따라하시면 해결할 수 있습니다!
① 캐드파일을 dxf 파일로 저장하기
1. saveas 명령어를 사용하여 dxf 파일로 저장하여 줍니다.
2. 캐드를 껐다가 dxf 파일로 다시 실행합니다.

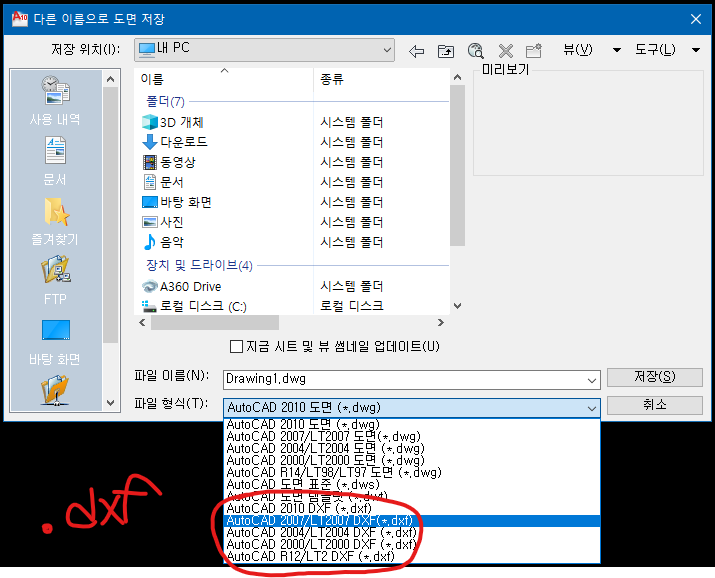

제일먼저 해야될 일은 dwg 파일을 dxf 파일로 저장하는것입니다. 명령어 saveas 를 사용하시면 파일형식을 선택할 수 있는데, 파일형식 드랍다운 메뉴에서 dxf 를 선택 후 저장을 눌러줍니다.
dxf 파일로 저장하는 이유는 dwg파일에서 아래 작업을 했을때, 오류가 해결되지 않는 경우가 많기 때문입니다.

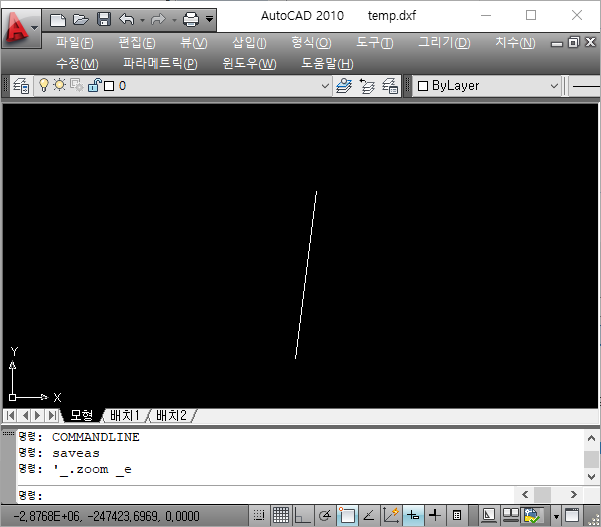

제가 임의로 도면에 선하나 그어져있는 6메가 짜리 파일을 만들었습니다. 아래그림이 스크린샷인데요, 선 하나 그어져있는 캐드파일이 이전에 했던 작업들 때문에 6메가가 되어버렸습니다.

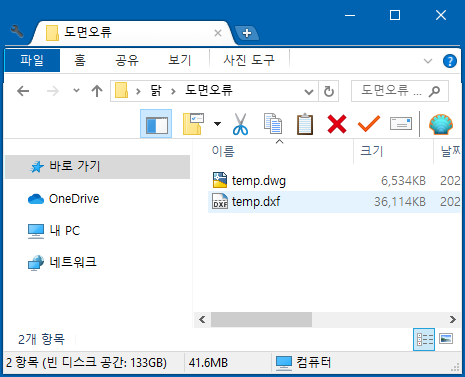

dxf 파일로 저장하시면 파일의 용량이 늘어난 것을 확인할 수 있습니다. 저의 경우에는 6메가 짜리 파일이 36메가로 늘어난것이 보이시죠?
② 명령어 purge 사용하기

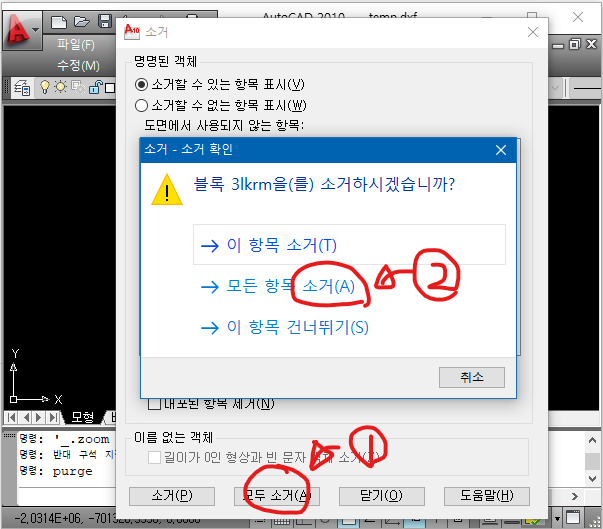

명령어 purge를 사용하여 캐드화면에 표시되어 있지않은 객체들을 소거하여줍니다.
명령어 purge는 화면에 표시되어있지 않은, 이전에 작업했다가 화면에서 지운 객체들을 삭제해주는 리습입니다. 작업했던 기록들 때문에 파일의 용량이 비정상적으로 늘어났던 것입니다.
purge리습을 사용하여 좀 더 편하게 소거할 수 있습니다.
(defun c:purg ()
위 파일을 다운받아서 캐드에서 적용해주면 퍼지할때 새로운 팝업 창 없이 모두 소거해줍니다.
명령어는 purg로 설정해놓았습니다.

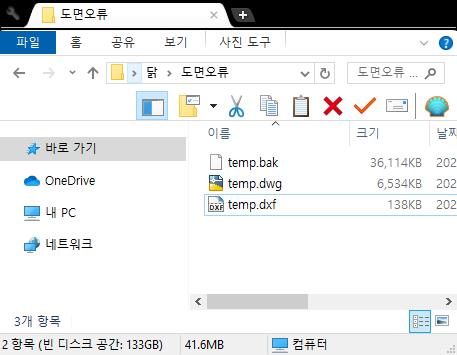

purge를 했더니 캐드파일의 용량이 확 줄어든 것이 보이시죠? 선 하나있는 캐드파일의 용량이 36메가짜리면 말도안되는것이죠! 작업을 오래하셨으면 purge 명령어를 사용하여 객체들을 소거하여줍시다.
③ 명령어 audit 사용하기
audit 명령어를 사용 하여줍니다.
audit -> y 차례로 캐드 명령어창에 쳐줍니다.
간단하게 명령어 창에 쳐 넣어주는것이기 때문에 따로 설명해드릴건 없습니다.
명령어창에 audit 엔터 y 엔터를 쳐줍니다.
④ 캐드 객체들의 z좌표 값을 삭제해주는 리습
캐드 작업을 하다보면 2d 도면을 그리고있는데 의도하지 않게 z 값 좌표가 들어가는 경우가 생깁니다. 그러면 선과 선이 교차하지 않는것으로 프로그램에서 인식되어서 캐드작업을 하는데 불편함이 생깁니다. 예를들면 트림이 안된다던가 교차점이 안찍힌다던가 하는것이죠. 이런것들 때문에 캐드파일에 오류가 생기기도 합니다. 그럴 때 캐드상의 모든 객체의 z좌표를 0으로 만들어주는 리습입니다.
출처 : www.theswamp.org
명령어 SF -> 객체선택 -> 엔터 -> 엔터
명령어 SF를 사용한 후에 전체객체(원하는 객체만 선택해도 됨)를 선택해 준 후, 엔터를 두번 쳐줍니다. 그렇게 하면 캐드 화면상의 모든 객체의 Z값이 0이 됩니다.
위 작업들을 다 하고나면 캐드파일을 DWG 파일로 다시 저장해줍니다. SAVEAS 명령어를 사용해서요. 도면파일의 용량은 줄어들었고, Z값들은 모두 삭제되었으며, 사용하지않는 모든 객체들은 소거되었습니다. 이제 편하게 캐드작업 하시면 됩니다 ^^.
알려드린 과정들을 제가 직접 해보았습니다. 다 하는데 15초도 안걸리니까 한번만 외워놓으시면 캐드 사용하시는 동안 유용하게 써먹을 수 있을 것 같습니다.
