Grid, Dimscale, LineTypeSCale, Snap을 한가지 명령어로 셋팅하기

 LTS, GRID, DIMSCALE, SNAP은 도면을 작성할때 처음부터 써 주어야하는 명령어들입니다. 이 것들을 각각 적어주는게 귀찮기도하고, 시간도 아깝고 손가락도 아파서 한방에 사용하는 리습을 만들어서 사용하고 있습니다.



---

LTS, GRID, DIMSCALE, SNAP
셋팅을 한방에 끝내는 리습

---





 명령어는 "Defun c: " 다음에 나오는 set입니다. 편한걸로 바꾸어 사용하시면 됩니다. 원래 set명령어는 setvar 변수를 변경하는 명령어라서 잘 사용하지는 않기때문에 set으로 사용하고 있습니다.

(defun c:set( / scal limx grid snap ltsc)
          (setq olderr  *error*  *error* error)
          (setq scal (getreal "\nScale factor<1>:"))
          (if (eq scal nil) (setq scal 1))
          (setq limx (list (* scal 396) (* scal 273)))
          (setq grid (list (* scal 8) (* scal 8)))
          (setq snap (list (* scal 4) (* scal 4)))
          (setq ltsc (* scal 8))
          (setvar "cmdecho" 0)
          (setvar "limmin" '(0 0))
          (setvar "limmax" limx)
          (setvar "gridunit" grid)
          (setvar "snapunit" snap)
          (setvar "ltscale" ltsc)
          (setvar "dimscale" scal)
          (setvar "cmdecho" 1)
          (prin1)
   )

 SET -> 스페이스 -> 300 -> 스페이스

 명령어 set을 입력한 뒤 도면의 스케일의 숫자를 입력해주면 됩니다. 예를들어서 도면의 스케일이 1/300이면 300을 입력해주면 됩니다. LTS는 도면 전체에 라인타입스케일을 주는 방법이므로 여러가지의 스케일의 도면이 한 장에 있는 경우에는 리습에서 LTS가 있는 줄 전체를 지우고 사용하시면 되겠습니다.

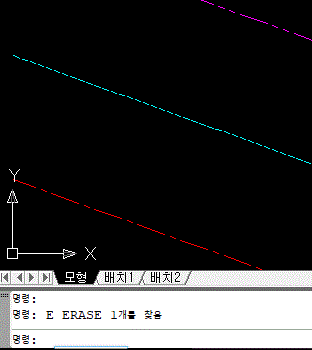

 LTS와 DIMSCALE이 원하는 스케일대로 표시되는것을 볼 수 있습니다.



 그리드와 스냅을 켜고(F7, F9) 치수를 넣어보았습니다. GRID와 SNAP도 원하는 스케일대로 표시되는것을 볼 수 있습니다. 저는 셋팅을 안해놔서 그리드가 점으로 표시되는데, 사무실에서는 선으로 표시됩니다.



set.lsp

0.00MB
