치수선과 치수보조선의 화살표를 한쪽만 안보이게 하는 리습 입니다. 도면의 형상이 대칭일때 한쪽만 표현하는 도면을 그리게 되면 치수도 한쪽만 찍어주는데, 그런 상황이나 비슷한 상황에서 쓰입니다.
치수보조선 한쪽만 보이게하기
(defun c:ddc ( / doc index objlist ss k )
리습의 첫번째 줄입니다. 명령어는 ddc로 설정되어 있지만 변경하여서 사용하시면 됩니다. 리습이 길어서 첫줄만 적었습니다.

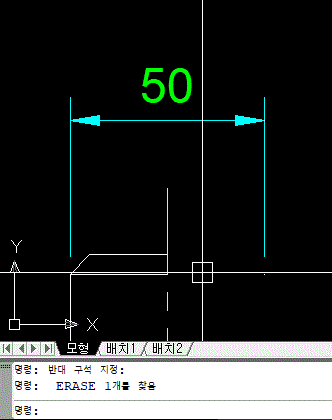

ddc → 스페이스 → 객체선택 → 스페이스 → 1 or 2 or 3 → 스페이스
가끔 쓰이는 리습입니다. 치수를 깨서 한쪽 화살표를 지우는 방법도 있지만, 그렇게 하면 치수가 깨져서 형상을 수정하게 되어도 치수가 바뀌지 않고, 치수인지 문자인지 확인이 안되서 도면오류가 난 경험이 있습니다. 그래서 반단면도를 그릴때면 이 리습을 꼭 사용합니다.
