이번에는 치수를 한번 넣어보겠습니다. 선과 원들을 이용하여 도면에 형상을 그려 넣었다면, 그다음에는 치수를 넣을차례입니다.
도면 스타일 만들기 Dimstyle

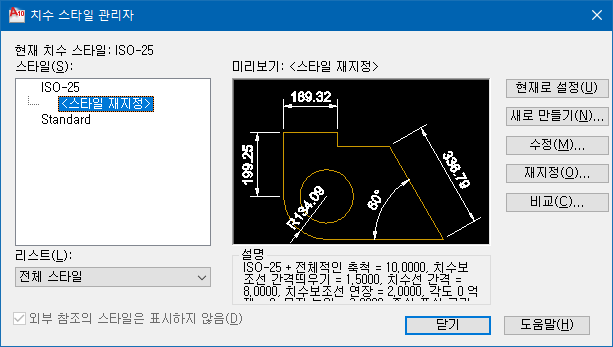

명령어 Dimstyle을 문자윈도우에 적게되면 위와 같은 창이 나옵니다. 하지만 초보자 입장에서는 이거를 안건드리고 기본으로 사용하여도 무방하기에 그대로 사용하시면 됩니다. 치수스타일은 처음 셋팅해놓으면 그다음부터는 만질 일이 없기때문입니다. 자격증 시험을 칠때도 그냥 기본으로 설정되어 있는 치수스타일 그대로 사용하였었습니다. Dimstyle 명령어로 치수스타일을 설정할 수 있다 정도만 알고 넘어가시면 될것같습니다.
치수를 넣는 명령어
치수를 넣는 방법에는 몇가지가 있습니다. 셋팅이 안되어있는 컴퓨터에서 작업해야하는 자격증시험같은 때에는 명령어를 적거나, 아이콘을 찾아서 클릭하는 방법으로 하고, 아래 포스팅과 같이 셋팅이 되어있으면 간단하게 치수를 넣으면 됩니다.
2020/04/19 - [빠른퇴근 프로젝트/캐드 리습] - [오토캐드] 치수를 편하게 넣어 보자! 리습으로 치수 조금 편하게 넣기
[오토캐드] 치수를 편하게 넣어 보자! 리습으로 치수 조금 편하게 넣기
저번포스팅에 이어서 이번에는 치수를 편하게 넣을 수 있는 리습을 알려드릴게요. 제가 처음 캐드를 했던게 대학생 4학년때 였어요. 기사 자격증을 공부한다고 캐드를 처음 배웠는데, 자격증
comfortable-life.tistory.com

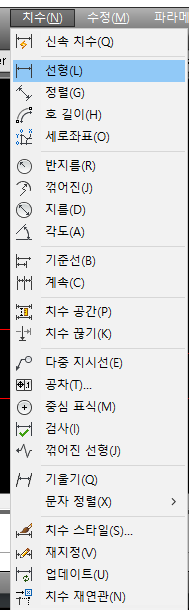

ALT+N을 누르면 위의 창이 나온다.
그다음 L을 누르면 선형치수를 선택할 수 있다.
저는 셋팅을 하기 전에는 주로 메뉴창의 드롭다운 메뉴에서 단축키로 눌러서 사용하였습니다. ALT+N을 누른 뒤 원하는 치수종류를 단축키를 눌러서 사용하였었습니다.

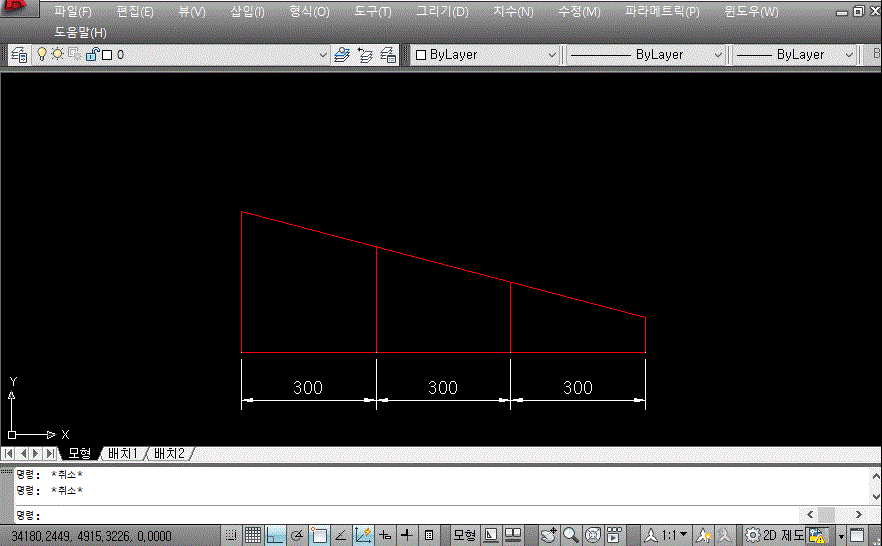

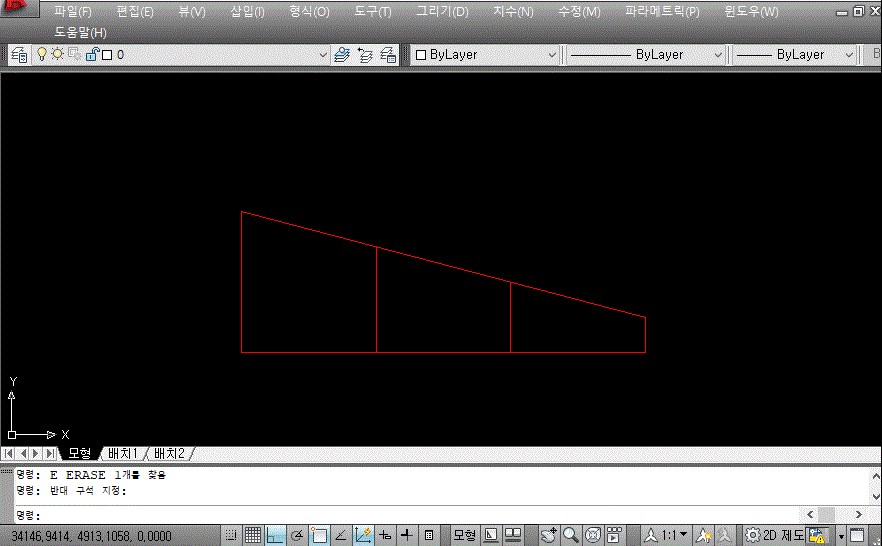

직선 치수를 넣어보자. Dimlinear, Dimaligned, Dimcontinue
ALT+N ▷ L ▷ 클릭 ▷ 클릭
dimcontinue ▷ 스페이스 ▷ 클릭 ▷ 클릭
ALT+N ▷ G ▷ 클릭 ▷ 클릭
dimcontinue ▷ 스페이스 ▷ 클릭 ▷ 클릭
직선치수를 넣는 기능입니다. Dimlinear, Dimaligned 으로 치수를 넣을 수 있고, Dimcontinue로 연속치수를 넣을 수 있습니다. Qdim이라는 명령어도 있기는 한데, 블록치수에는 사용할 수 없어서 사용하지 않습니다. Dimcontinue 같은경우에는 반드시 알아두어야 할 명령어입니다. 간단하게 dc로 바꾸어서 사용하고 있습니다.

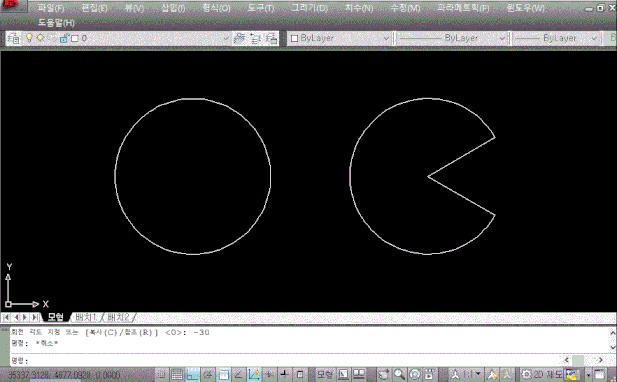

원에도 치수를 넣어보자. Dimradius, Dimdiameter, Dimangular
ALT+N ▷ R(반경), D(직경), A(각도) ▷ 클릭 ▷ 클릭
Dimradius, Dimdiameter, Dimangular ▷ 스페이스 ▷ 클릭 ▷ 클릭
기본적으로 치수를 넣는 방법은 위와 동일합니다. 클릭 몇번으로 간단하게 치수를 넣을 수 있습니다.

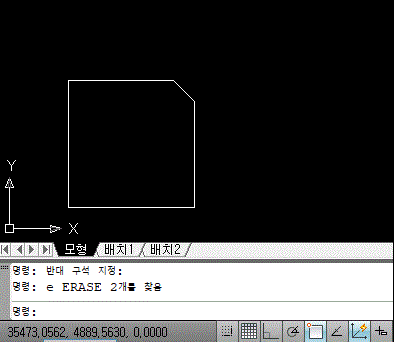

지시선을 넣어보자. Qleader
LE ▷ 클릭 ▷클릭 ▷스페이스 ▷스페이스 ▷ 문자적기 ▷ 스페이스 ▷ 스페이스
지시선을 넣는 명령어 Qleader입니다. 단축명령어는 LE 입니다. 치수를 뽑거나 추가적인 사항을 기입할 때 사용하게 됩니다.
