PVC 배관은 우리 주변에서 흔하게 볼 수 있고 아주 자주 쓰이는 자재입니다.
지나가다가 한번쯤은 봤던 PVC 배관의 종류에는 어떤것들이 있을까요?
PVC란?
우선 PVC란 폴리염화비닐의 약자로 영어로는 Polyvinyl Chloride입니다. 줄여서 PVC라고 부릅니다.
PVC는 열가소성 플라스틱의 하나로, 강하고, 색을내기쉬우며, 단단하고, 유연하며, 잘 마모되지 않습니다. 그리고 무엇보다도 저렴합니다.
하지만 열에 약하며 직사광선에 장기간 노출되면 좋지않습니다.
이런 장점들 때문에 산업용, 건축용으로 많이 사용합니다. 주로 물이나 기타 유체들이 지나가는 배관으로 많이 사용됩니다.
PVC 배관의 종류 (VG1, VG2)
우선 KS 규격품으로 나오는 VG1과 VG2가 있습니다. VG란 Vertical Grain의 약자입니다. KS규격으로 나오기 때문에 어디에서 구매하더라도 일정한 품질을 기대할 수 있습니다. PVC배관인 VG1과 VG2의 자세한 내용을 원하시면 아래 KS규격집을 읽어보시길 바랍니다.

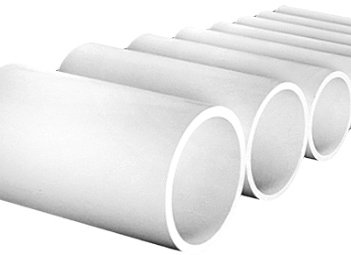

VG1과 VG2의 차이점은 두께입니다. 왼쪽이 VG1이고 보다 더 얇은 오른쪽이 VG2 입니다. VG1이 두꺼운만큼 무게도 무겁습니다.

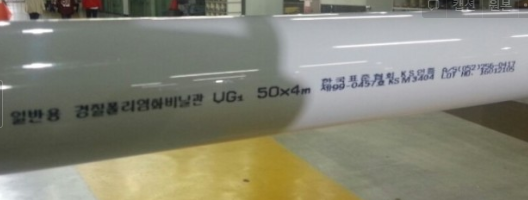

외관으로 보면 똑같아 보이는데 구분은 어떻게 하는걸까요? 배관의 겉면에 VG1인지 VG2인지 적혀있습니다. 겉에서 볼때 같은 외경일경우 구분하기가 쉽지가 않습니다.
PVC 배관의 규격 (VG1, VG2)

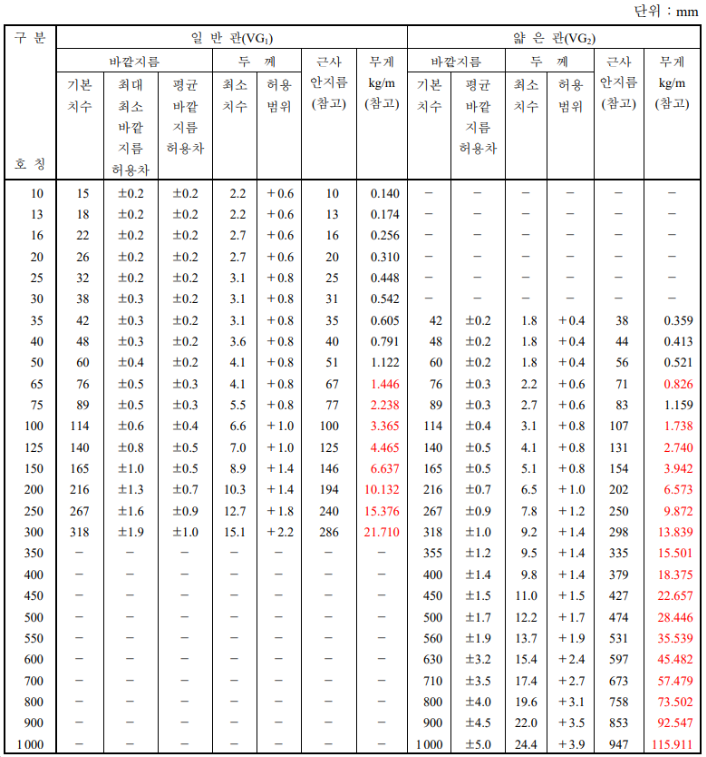

VG1과 VG2의 길이는 한본에 4m 또는 6m이며 치수 규격은 아래와 같습니다.
덕트용 배관

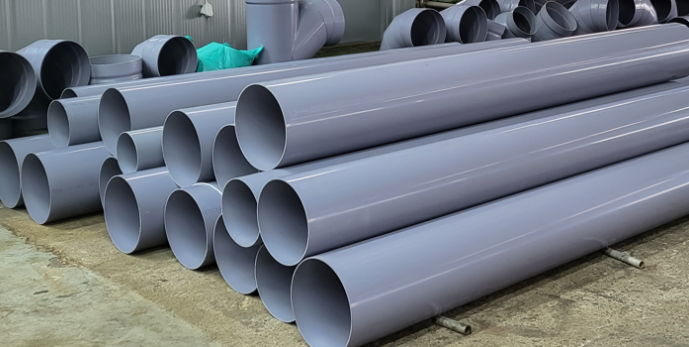

VG1, VG2 PVC배관 외에도 여러 용도로 쓰이는 덕트용 배관이 있습니다. 사진에서 보는것과 같이 얇기때문에 가격이 저렴하다는 특징이 있으며, 규격제품이 아니기때문에 업체마다 치수가 약간씩 다를 수 있습니다.
VG2의 두께가 얇다고 해도 지름이 300mm만 되도 4m 한본에 50kg가 넘어가기 때문에 강도가 높지 않아도 되는 경우에는 얇은 덕트용 pvc배관을 사용하는 경우도 있습니다.

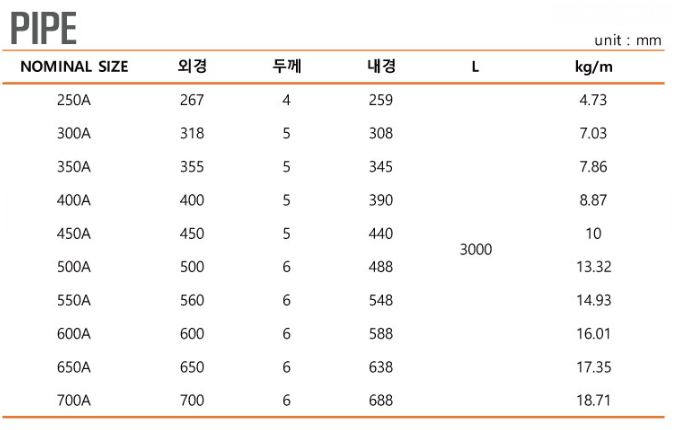

덕트용 배관의 치수
덕트용 배관은 vg1보다 훨씬 얇아서 무게가 가볍다는 장점이 있습니다.
배관의 차이점은?

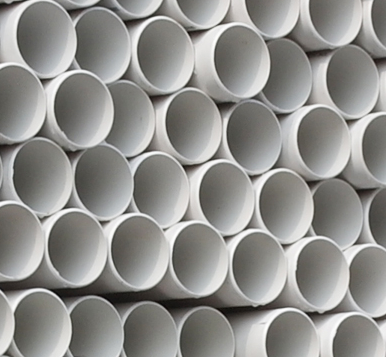

vg1, vg2, 덕트용 배관을 겉에서 보면 색깔만 보고서는 구분할 수 없습니다. 두께만 다르고 비슷해 보입니다.
그렇다면 어떤 차이가 있을까요? 배관의 직관 말고 연결하는 다른 부품들은 피팅 또는 부속이라고 합니다.
종류별로 피팅의 생김새가 다릅니다.

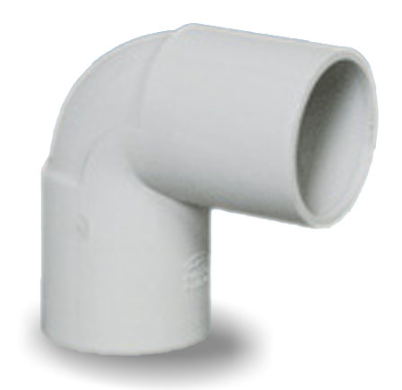

대표적인 90도 엘보의 모양만 간단하게 살펴보면 다르게 생긴것을 알 수 있습니다.
배관의 다른 부속들도 종류가 다양하고 규격으로 정해진 치수가 있습니다. 다음포스팅에서 알아보도록 하겠습니다.
