호(ARC) 쉽게 그리는 리습

 캐드를 사용할 때 호를 그릴 일이 가끔 있습니다. ARC 명령어를 사용하면 되는데요, 생각보다 사용하기 불편합니다. 조금 불편해도 원을 그린 후에 잘라서 사용하고 있었습니다. 왜냐하면 ARC명령어가 불편하거든요. 그래서 그냥 리습을 간단하게 하나 만들어서 사용해야겠다라고 생각해서 잘 쓰고있습니다.



---

호 쉽게 그리는 리습

---

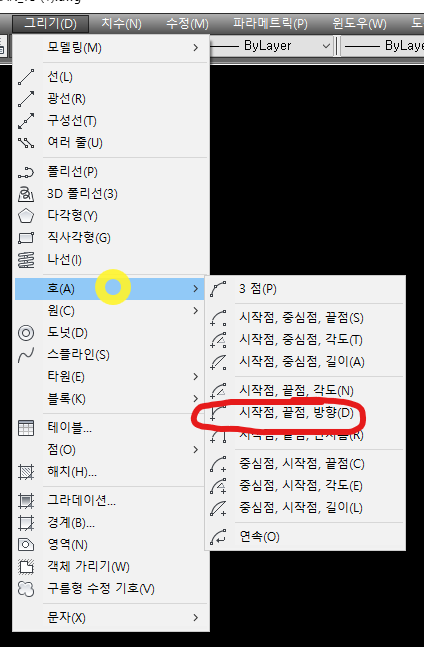

 호를 그리는데는 많은 방법이 있습니다. 기본으로 설정되어 있는것이 젤 위에있는 3점으로 호 그리기입니다. 아래 많은 호 그리는 방법들이 있죠. 저는 저 중에서도 시작점 끝점 방향으로 그리는 기능을 자주 사용하는데요. 아쉽게도 기본 ARC 명령어에는 저중에서 어떤것을 기본으로 사용할지 정하는 기능이 없습니다. 상위 버전에서는 있는지 안써봐서 잘 모르겠습니다.

 그래서 저 시작점, 끝점, 방향을 선택한 것 처럼 호를 그리는 리습입니다. 기능은 메뉴의 시작점, 끝점, 방향을 선택하였을때와 동일합니다.



AR → 두 점 선택 → 호 그리는 방향 선택

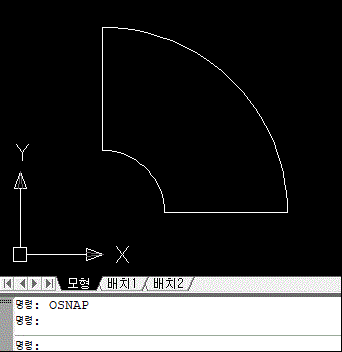

 기본적으로 두 점과 방향을 선택하는 호 그리기입니다. 직교 켜기 상태로 이 기능을 사용하면 첫번째 찍은 점과 마우스의 방향을 접선으로 가지는 호가 만들어 집니다. 아래와 같은 상황에서 사용할 수 있습니다.

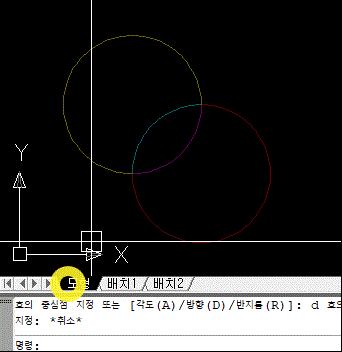

 원을 가진 객체의 호로 된 중심선을 그릴 때 사용하면 편리합니다.



ar(2점 호그리기).LSP

0.00MB
